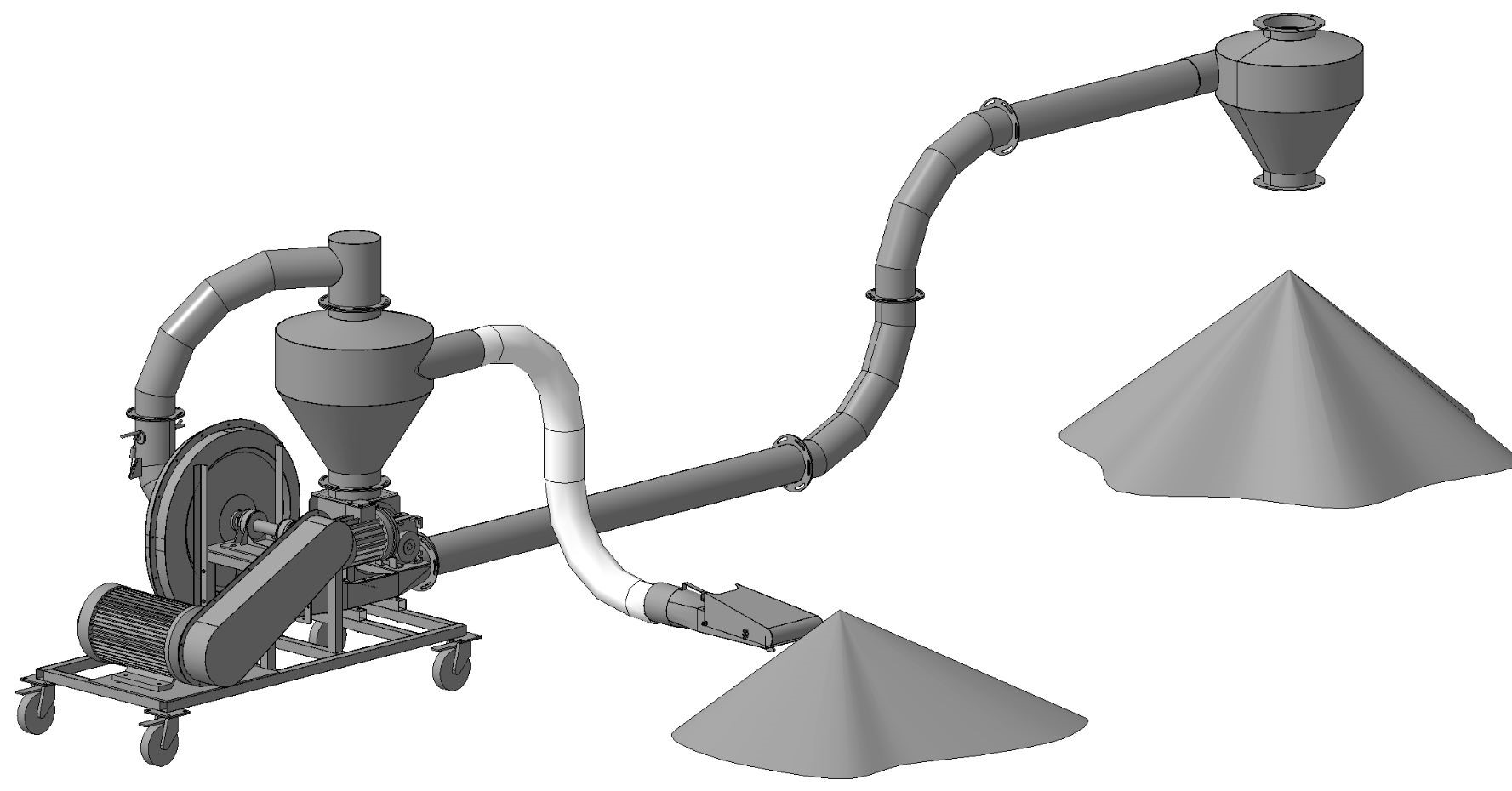

Пневматический транспортер (Всасывающе-Нагнетательный) предназначен для транспортировки, разгрузки, вентилирования зерна и других сыпучих продуктов
• Позволяет производить данные работы на токах и складских комплексах
• Преимущества: мобильность, простота в эксплуатации и обслуживании
• Исполнение на колесной тележке, легко передвигается вручную
Принцип работы, характеристики:
Всасывающий пневматический транспортер работает следующим образом. Под действием потока воздуха зерно засасывается через сопло в гибкий трубопровод (шланг), которыйсоединяется с транспортирующим трубопроводом (патрубок). Патрубок служит входным отверстием для разгружателя – вертикально ориентированного бункера. Из его верхней части выводится воздухопровод, который через фильтр (водный затвор) подключается к вентилятору. Вентилятор через воздухопровод создает разрежение в разгружателе и далее – в трубопроводе, по которому в бункер и поступает зерно. Далее зерно высыпают, открыв затвор в нижней части разгружателя.
Самый простой принцип работы всасывающе-нагнетательного пневмотранспортера – прохождение сыпучих материалов вместе с потоком воздуха сквозь вентилятор, к которому с обеих сторон подходят трубопроводы. Вентилятор в средней части установки создает на входе разрежение, на выходе – избыточное давление и тем самым гонит транспортируемый материал в воздушном потоке. Однако так зерно повреждается. К тому же, прохождение материала сквозь вентилятор влечет за собой дополнительные потери энергии. Поэтому в транспортерах зерна вентилятор подключают параллельно, а поток продукта идет через всасывающий циклон. Он схож по своему устройству с разгружателем всасывающего транспортера, но вместо затвора зерно покидает его через дозатор и далее по трубопроводу перемещаетсявместе с потоком воздуха. Здесь избыточное давление не сбрасывается сразу в атмосферу, а гонит прошедшее через дозатор зерно к циклону-успокоителю. Там выходят излишки воздуха, а зерно гасит свою кинетическую энергию и ссыпается в месте назначения.
Технические характеристики:
Показатели ПТЗ-15
Производительность, т/ч (по сух. пшенице):
в длину на 10м и высоту 3м
в длину на 20м и высоту 3м
в длину на 30м и высоту 3м
в длину на 10м и высоту 3м
14,5
13,0
12,0
11,0
Вентилятор Мощность, кВт 15
Источник электрической энергии Сеть переменного трёхфазного тока напряжением 380В, частотой 50Гц
Частота вращения электродвигателя, об./мин. 2920
Частота вращения крыльчатки, об./мин. 4440
Диаметр вентилятора, мм 560
Расход воздуха, м3/ч 1800
Полное давление, Па 14000
Шлюзовой здозатор Мощность, кВт 0,55
Источник электрической энергии Сеть переменного трёхфазного тока напряжением 380В, частотой 50Гц
Частота вращения привода, об./мин. 60
Диаметр барабана, мм 225
Габаритные размеры, мм 1150х2000х1700
Масса, кг 400
Комплектация: Заборный Шланг с Эжектором L=3 м + Труба д=160 мм, L=10 м с Хомутами (состоит из 4 секций по 2,5м) + Колено 90 град. – 2 шт + Циклон-Успокоитель
Цена (с НДС), со Скидкой 215 877 руб.
— так же, Смотрите Видео Работы Пневматического Транспортера, на Нашем Офиц. сайте: AGROPOST50.RU
— данные Пневматические Транспортеры, можно посмотреть в работе на Нашем НОВОМ Складе в г. Балашиха и Нашем Производстве в Нижегородской области, г. Кстово, в РАБОТЕ!!! или в Московской области…
