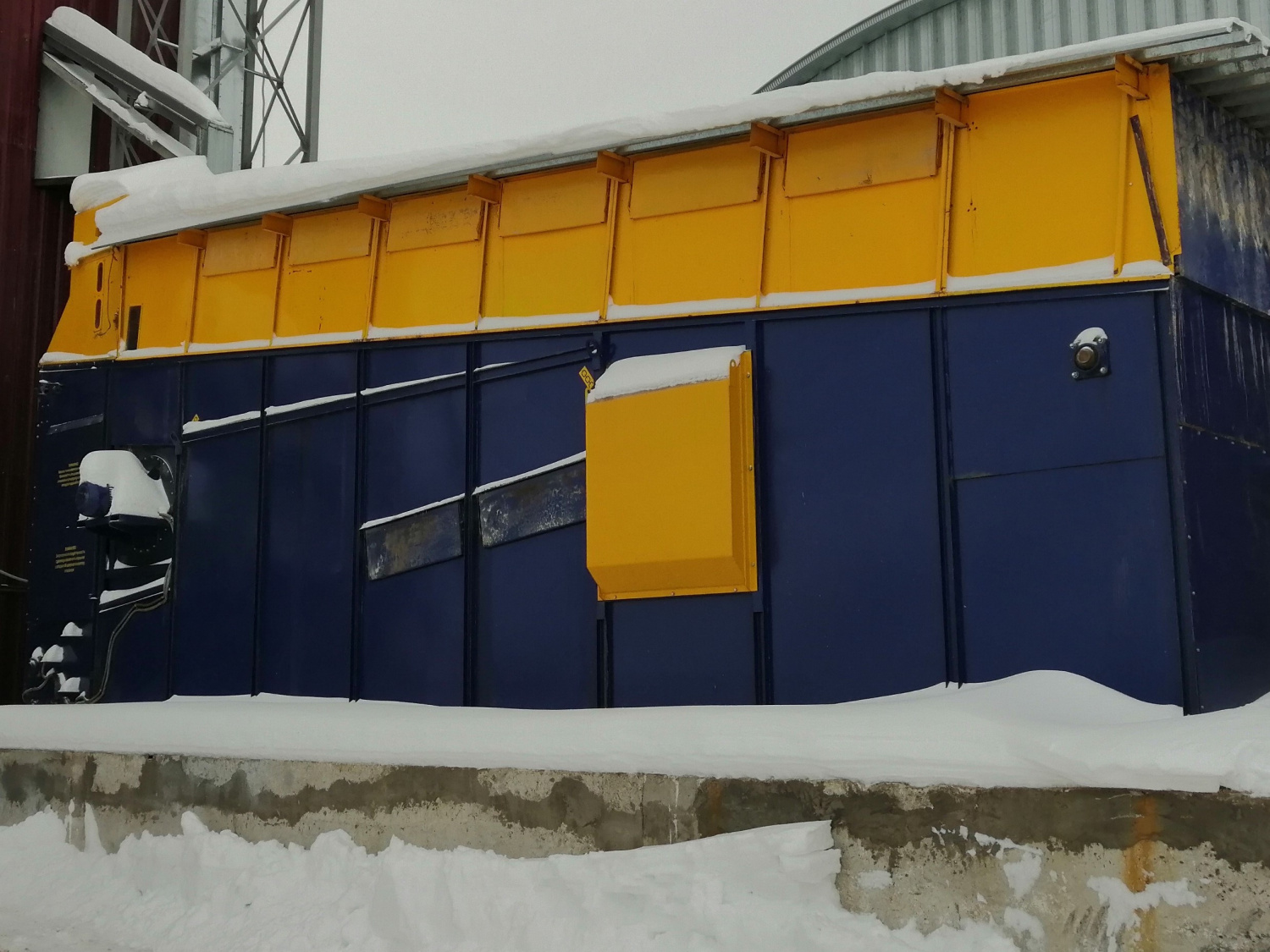

СТАЦИОНАРНАЯ ЗЕРНОСУШИЛКА СС-19:
Зерносушилка конвейерного типа, который на сегодняшний день является одним из самых надежных, высокопроизводительных, экономичных и универсальных.
Подходят для сушки всех сельскохозяйственных культур — зерновые, бобовые, мелкосемянные.
Конвейерная подача вороха на сушку обеспечивает идеальные показатели снижения влаги за один проход.
Принцип работы сушилки позволяет сушить разные культуры в потоке без остановки. Вся перенастройка состоит только в регулировке скорости движения вороха и температуры.
ПРЕИМУЩЕСТВА:
экономичность. Потребление дизельного топлива в пределах 12-14 литров на тонну семян подсолнечника.
универсальность. Сушит любые культуры на любом виде топлива (на выбор газ/дизель/нефтепродукты).
эффективность. Можно сушить ворох 100% влажности и большой засорённости.
пожаробезопасность. Конструкция и тип сушки и охлаждения исключают возможность возгорания продукта.
стоимость. Выгода от приобретения и эксплуатации сушилки составляет до 20%.
ПРИНЦИП РАБОТЫ:
Влажный продукт подаётся в загрузочный бункер посредством нории или другим способом. Бункер оборудован датчиками, сигнализирующими о наполнении (останов подачи производится посредством автоматизации).

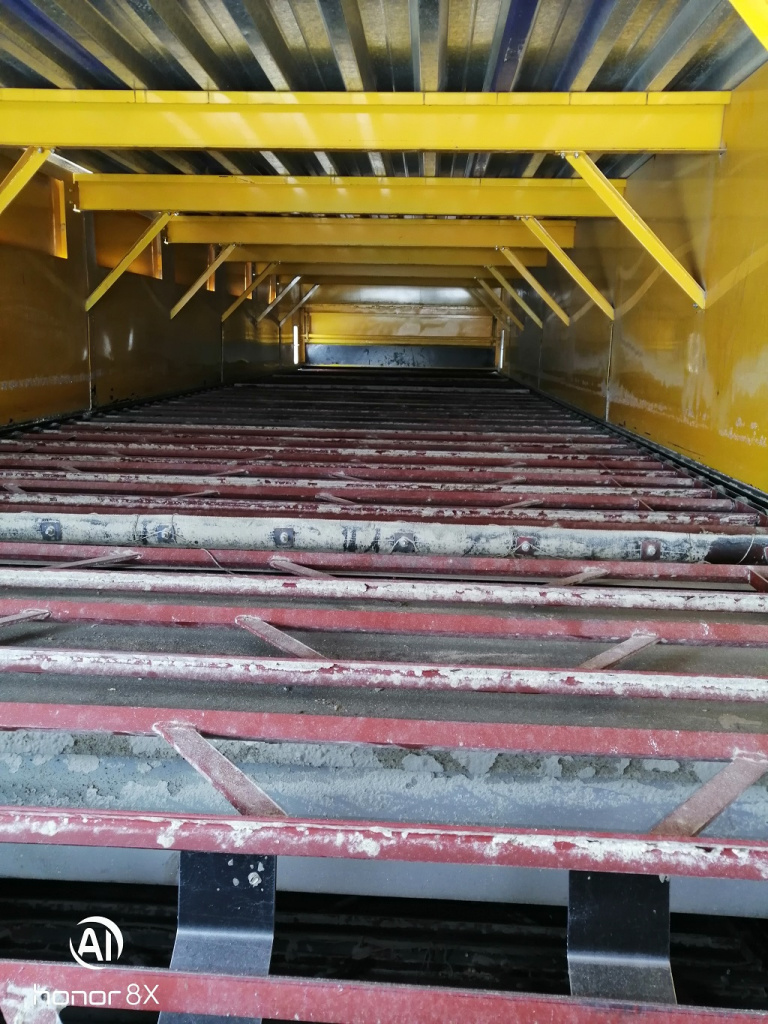

Из загрузочной камеры зерно распределяется на верхнее ложе через контрольную заслонку, которая позволяет регулировать глубину потока зерна. Тягу продукта обеспечивает сплошная усиленная цепь и система поперечных перекладин. В сушилке расположены два ложа — верхнее и нижнее, которые состоят из жалюзийных пластин, через которые с лёгкостью проникает горячий воздух, освобождая осушаемый продукт от влаги. Влажный воздух выбрасывается из сушилки через заднюю и боковые выхлопные панели.
Горячий воздух подаётся на продукт от двух центробежных вентиляторов мощностью 15кВт. Количество всасываемого воздуха регулируется системой заслонок, что позволяет работать с продуктом, имеющим различный удельный вес. Далее поток горячего воздуха сквозь жалюзийные зазоры ложа обдувает осушаемый продукт. Канал перетока перенаправляет порцию горячего воздуха в нижний отсек, где осушает продукт на половине жалюзийного ложа.
На второй половине нижнего жалюзийного ложа происходит процесс охлаждения. Наружный воздух, засасываемый одним 15кВт центробежным вентилятором, продувает горячий продукт, чем самым охлаждает его. Тёплый и сухой воздух из камеры охлаждения проходит в камеру сгорания через каналы рециркуляции, что даёт значительную экономию топлива в процессе осушки. Сухое зерно разгружается с нижнего ложа в ящик черевячного транспортёра.
Сушилка имеет высокую степень автоматизации. Например, в зависимости от показаний датчика влажности регулируется скорость движения осушаемого продукта, а при переполнении выгрузного транспортёра происходит аварийный останов конвейера. Предусмотрены аварийный сброс и инициализация аварий. Система работает в диалоговом режиме.
В сушилке применена стандартная система с двумя горелками на дизельном, нефтяном или газовом топливе.
По своим параметрам, конвейерная сушилка во многом превосходит сушилки колонкового, шахтного и карусельного типов.
Технические характеристики:
тип сушилки конвейерная стационарная
Производительность при сушке зерна влажностью 20-14% за час основного времени, т, не более 19
Габаритные размеры машины, мм
– длина 12 170
– ширина 3 980
– высота 5 615
Высота выгрузки, не более мм 206
Эксплуатационная масса сушилки, кг 12 000
Масса просушиваемого продукта, загружаемого в сушилку за один цикл, кг, не более 10 000
Потребляемая мощность сушилки, кВт, не более 50
Мощность вентилятора горячего потока, кВт 2х15
Мощность вентилятора охлаждающего потока, кВт 1х15
Мощность мотора горелки, кВт 2х1,1
Мощность мотора транспортёра, кВт 0,55
Мощность выгрузного шнека, кВт 1,5
Необходимая мощность горелки, кВт 2х700
Обслуживающий персонал, чел 1
Срок эксплуатации, лет 20
